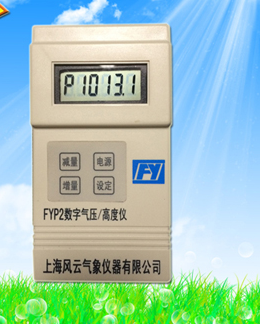

FYP-2数字气压高度仪，数字式气压计

FYP-2数字气压高度仪，数字式气压计

简介：

   FYP-2型数字式气压 / 高度仪，采用了硅压阻式数字气压传感器，测量大气的压力。并由气压计算出气压高度值。仪器还带有专门的气温测量传感器 所以还可以测量两点的海拔高度差，如果起点的海拔高度已知的话还可以测量另一点的海拔高度。

仪器由于采用了数字式的压力传感器所以结构简单、体积小、功耗低。应用电池供电，特别适宜野外便携式应用。

FYP-2数字气压高度仪，数字式气压计主要技术指标：

气压测量范围：      1060 hPa ～ 600 hPa

气压测量分辨率：    0.1 hPa

气压测量精度：      ±1 hPa ( 0℃ ～ +45℃)

±1.5 hPa ( -20℃ ～ 0℃)

气压高度测量范围：  -500 m ～ +4000 m

气压高度测量分辨率：1 m

气压高度测量精度：  ±（8000/P）m (0℃ ～ +45℃)

相对高度测量范围：  ±4000 m

建议测量范围：      ±1000 m

相对高度测量分辨率： 1 m

仪器校准周期：       1 年

使用环境温度：       -30℃ ～ +45℃

使用环境湿度：       < 90% RH

使用高度：           < 4500 m

仪器供电：4.5V DC (5# 1.5V 干电池3节)

仪器耗电： < 7 mA （投电状态）

< 5 uA （断电状态）

仪器外形：120 mm x 70 mm x 30 mm

仪器重量：500 克（包括电池）

3. 仪器工作原理简介：

本仪器采用智能硅压阻式压力传感器，硅压阻感应元件将气压的变化转换成电桥输出电压的变化，在传感器内部将其放大，进行A/D变换后以数字形式输出。压力传感器内部还带有一支温度传感器，温度信号也以数字形式输出，用于压力感应元件的温度补偿。

仪器还配备一支数字式温度传感器，用来测量大气的温度以供相对高度测量之用。

气压到气压高度的计算的依据是国家标准：

GB 1920 – 80  标准大气 （30公里以下部分）

 P = P_b ×[ 1 + L×(H-H_b)/T_b]^{–g0 / (L*R)}

式中：

 H 高度

 P 高度为H处的气压

 H_b相应层下界的高度

 P_b 相应层下界处的气压

 L 垂直温度梯度

 g0标准重力加速度

R 干空气比气体常数

相对高度计算采用的是等温大气压高公式：

 h₂ – h₁ = 18401×(1+αt_m)×lg ( P₁/ P₂)

式中：

P1 基点处的气压

 h₁  基点处的高度

t_m 气层的平均温度

P₂ 被测点的气压

h2  被测点处的高度

α  0.00366

4．仪器的操作使用

使用前需要在仪器的电池盒内装入三节 5# 1.5V的干电池，装入时请务必注意电池的极性，应按照下图中所标的极性，不要装反了。

装入电池后仪器有可能处于开机状态，也可能处于关机状态。这是可以应用面板上的《电源》按键来切换开机和关机的状态。

开机后液晶显示器显示短暂的《888888》，以便检查液晶显示器的各段是否完好。显示完成后仪器便自动进入测量状态。仪器首先显示的是大气压力。应用《增量》和《減量》键可以切换到其他被测参数。
