皮托管流量计在工业流量测量领域中占据了重要地位

皮托管流量计在工业流量测量领域占据重要地位。其简单实用、适应性强的特点，使其成为众多行业流量监测的可靠选择，为工业生产的高效运行与准确控制提供了有力支持。

　　皮托管流量计的测定步骤：


　　1.选择测量断面：确保测点位于气流平稳的直管段，避开弯头、变径等局部构件。测量断面距离上游干扰源(如弯头、阀门)需大于4倍管道直径，下游干扰源需大于2倍管道直径。


　　2.划分测点位置


　　-圆形管道：测点应分布在至少两个正交的直径上，每个半径设3个测点，共不少于12个测点。


　　-矩形管道：测点数目不少于25个，按五条平行线交叉点分布。


　　-也可按“对数-线性”法或等分面积法划分。


　　3.检查设备状态：确认皮托管总压孔和静压孔无堵塞，连接管路密封良好，且无变形或损伤。同时检查微压计是否水平，液柱无气泡。

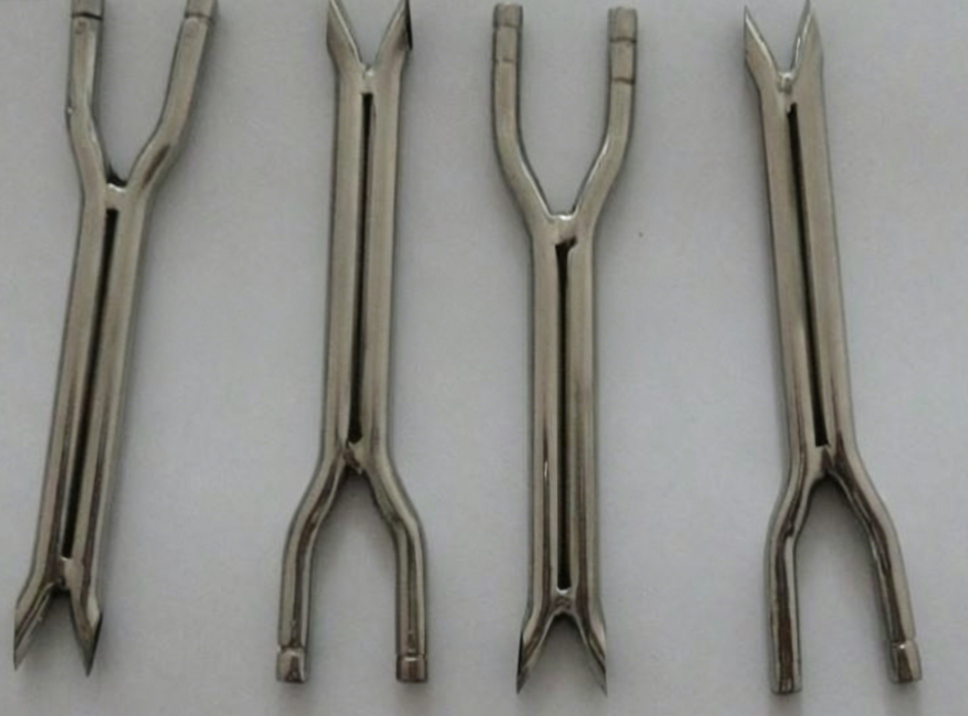

　　4.对准气流方向：将皮托管全压孔对准气流方向，静压孔垂直于气流方向。L型标准皮托管以指向杆为准，S型防堵皮托管静压孔背对气流。


　　5.多测点取平均值：由于单点流速无法代表整体流量，需逐点测量后取平均流速计算流量。


　　6.数据记录与校准：保存标定系数和检定报告，定期重新标定(通常5年一次)。结合管道截面积和流体密度计算体积流量。

　　皮托管流量计的使用注意事项：

　　-皮托管轴线与管壁距离不小于测头直径，避免干扰流场。


　　-定位误差控制在±0.005x(x为管道尺寸)或±0.005y(y为到管壁距离)，取较小值。


　　-使用前后清洁内外管，防止杂质堵塞小孔。


　　-导压管尽量短且密封，压力阻尼需对称线性。


　　-高温烟气等介质需选用防堵型皮托管，并配合冷却装置。


　　-强腐蚀性环境需特殊材质保护。


　　-插入深度适中，避免触碰管壁或干扰流场。


　　-高流速场景需固定皮托管，防止振动导致偏移。
